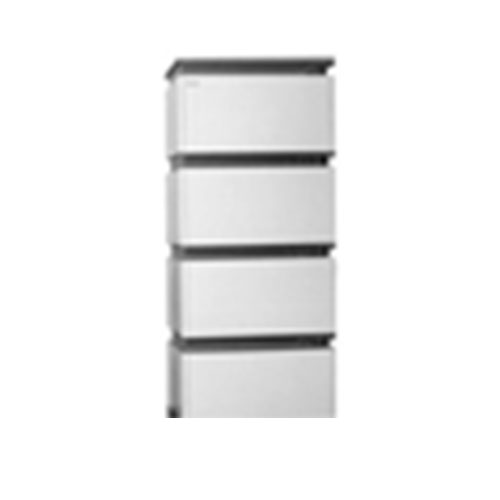

HiPath 4000概述

      HiPath 4000是针对大中型企业的专业通信系统。它为企业提供了强大的IP集成平台。可运行于分组交换、电路交换或两者混合的系统环境中，而不会影响传统通信系统的丰富功能、可靠性和安全性。HiPath 4000提供应用集成，支持从电路交换到IP的融合，同时保持原有投资的价值。

HiPath 4000 IP集成平台

HiPath 4000 IP集成平台是新一代产品，为大中型企业客户提供真正的全球业务解决方案。HiPath产品组合中的该新型产品能满足客户目前和未来的业务需求。对客户而言，能根据自己需要而采用IP技术是最大的好处，尤其是那些希望避免风险的客户。它含有新工作点，改进的桌面能力，还具有丰富的应用和新管理能力，这将能提高业务水平，进一步增强竞争优势。同时，还考虑了向该产品的升级，以确保现有的Hicom客户能有效保护自己的投资，从而实现顺利而又经济的升级。

HiPath 4000 IP分布式结构在构建和扩展基础结构方面具有较大灵活性。它具有HiPath集成平台的全部性能以及单个系统进行单独管理和维护的优势，从而成为规模较大校园、高层建筑或分支机构客户的首选对象。远程用户直接连接到主站点的HiPath 4000。他们将能通过企业IP网络使用位于主机站点的应用功能。除了所有语音功能外，HiPath 4000还支持一系列用于多媒体通信的基于标准的IP应用以及解决方案。共享集中化的应用产品，可从整个分布式结架构内的任何工作点进行访问，从而节约采购、安装、集成和维护成本。

分布式结构体系

◆     HiPath HG 3570

--IP分布式结构体系

HiPath HG 3570实现了以下部分描述的IP分布式结构体系。

HiPath 4000分布式结构体系提供了使用单个HiPath 4000系统来满足大型到中小型的需求。

分布式结构体系描述了通过光纤链接或IP网络来分配访问点（机框）的可能性。

--光纤分布式结构体系

标准HiPath 4000扩展机框式HiPath AP 3300可以通过光纤分配至远端位置。HiPath 4000和HiPath AP 3300的光纤各自与HiPath HG 3800相连，接而HiPath HG 3800的光纤则通过暗光纤电缆连接。远程用户将被看作为与主HiPath4000现场的HiPath AP 3300连接。这特别表明了HiPath AP 3300的所有端口在中央化的应用中（例如，HiPath呼叫中心）可完全集成。

包括移动、增加和变换在内的远程端口管理还可以通过HiPath 4000管理系统执行中央管理。

◆     IP分布式结构体系

HiPath 4000提供了通过IP网络分配访问点的可能性。

远程用户将被看作为与主HiPath 4000现场的HiPath AP 3300连接。

在IP分布式结构体系情况中有两种主要的元件：

• HiPath HG 3570

需要HiPath HG 3570模块来通过IP建立主HiPath 4000的现场与分配访问点之间的有效负载连接。

HG3570及模块提供了一个连接至IP网络的以太网端口（10/100 Base BT）。
分布式交换

采用了HiPath 4000V2.0，交换通道（B-通道）的交换不再局限于中央交换矩阵。

• IP访问点

基于IP的访问点有两种：HiPath AP 3300 IP为HiPath 4000的外围模块提供了16个槽，而HiPath AP 3500 IP则为HiPath 4000的外围模块提供了7个槽（3个位于HiPath AP 3500 IP的基础单元；另4个位于HiPath AP 3500 IP扩展单元）。HiPath AP 3500 IP在在19"架可以安装，并为小型现场提供成本效益的配置。它提供后备电源的选择。两种类型的访问点均标准地配有HiPath HG 3575，向IP基础设施提供连通性。

基于IP的访问点可兼容光焕发大部分HiPath 4000上的现有模块。

◆ 信令与话路的存活性

信令与话路存活性确保带有基于IP的访问点的HiPath4000提供最高的利用率。

如果IP网络未能或不能提供语音所要求的质量，PSTN可用来作为备用网络，为信令和话路提供通路。

话路存活性使用标准中继模块访问PSTN，话路存活性也可以自动地选择用在当IP的通路都被占用时。

HiPath 4000与工作点

HiPath 4000 IP集成平台提供众多的工作点，既有桌面工作点，也有无线工作点，从而实现有效通信。快速准确的响应可增强客户关系，并使客户满意度更高。该系列能满足现代业务要求的性能数不胜数。一系列的各种适配器以及其他外围设备使得您的桌面电话机具有更高的成本效率，从而确保能够最大程度地利用工作点的性能。

       OptiPoint家族提供完整系列的工作点，可确保客户在其业务环境中保持工作效率。optiPoint 家族中最为全面的系列为optiPoint 500。HiPath optiPoint 500数字终端系列包含四种不同的数字终端类型，可提供简易型数字电话技术以及各种电话功能和数字设备的连接。该系列的工作点取代了广受称赞的optiset E系列，optiset E系列已在全球广泛应用。

HiPath 4000语音压缩模块

HiPath 4000可通过HiPath 4000语音压缩模块（VCM）来提供集成语音压缩性能。根据网络设计和流量要求可使用两个变量。西门子方案的关键在于平衡了语音质量、服务质量和硬件成本之间的关系。通过HiPath 4000语音压缩模块所达到的话音质量非常高，几乎与未经压缩的呼叫难分伯仲。

HiPath 4000与计算机电话集成（CTI）

Hicom应用程序连通性链接（ACL）为Hicom与外部应用程序之间连接。西门子为HiPath 4000的CTI应用程序使用开放标准。已开发了多个HiPath 4000应用程序，可为我们的客户提供复杂解决方案。但是，ACL也可用来实现与使用开放CTI标准的第三方应用程序之间的连接，这样就有可能将现有客户应用程序和HiPath 4000集成在一起。

HiPath 4000支持通过公用标准（如微软的TAPI）来实现语音电话技术与桌面PC之间的直接集成。一个应用程序为SimplyPhone 软件包，其是一个 MS Windows应用程序。此软件包支持通过点击与拨号功能来启动HiPath Xpressions或Microsoft Outlook群件环境中来自于企业目录（LDAP）、联系清单、电子邮件/语音邮件消息的呼叫。它支持呼叫记录以及拨号客户端事件代码（CMC）的自动操作，从而增加效率并提高接收率。与 Microsoft Outlook GUI集成可实现群件上现有投资的平衡，并为HiPath Xpressions统一消息传递系统提供实时电话功能，从而提升统一通信解决方案。

ATM

HiPath 4000提供ATM交互工作单元（ATM-ITU），从而将Hicom与ATM交换机或公共ATM服务相连接。重要的是，ATM-IWU与HiPath 4000系统完全集成。这样在需要的时候无须花很大成本或系统基础结构无须作很大变动就可实现ATM能力。ATM-IWU将Hicom同步位流（即ISDN ‘B’信道）转换成ATM单元，以便在ATM网络上传输。这使得Hicom和现有的ATM主干网络完全集成。HiPath 4000已被设计为“开放式架构”多媒体通信平台。这样HiPath 4000就要符合国际公认的联网标准。因此，由于HiPath 4000 ATM-IWU符合标准（UNI 3.1和UNI 4.0），HiPath 4000可连接到包含其他供应商符合ATM标准的ATM交换机的网络中去。这支持语音和数据应用程序共享同一公用网络基础结构，使安装和维护成本降到最低，并简化了管理任务。

宽带ISDN

HiPath 4000可支持宽带联网，但仍有在现有窄带ISDN连接上进行联网的需要。许多站点出于一些宽带服务成本高的缘故，仍需要2Mb/s的专线连接用于语音和数据网络。但是，随着应用程序对带宽的要求越来越高，因此必须要优化站点之间有效网络带宽的使用。外部多路复用器长久以来是语音压缩的唯一选择，以能最大程度地利用带宽。HiPath 4000为此问题提供了更为有用的解决方案，在最大程度降低不同硬件解决方案的资本费用、管理成本的同时在站点之间实现广域连接。

HiPath 4000管理

随着HiPath 4000的引入，有三种新管理产品 将被引进，用来支持客户监控故障、变更系统并检查网络性能。这三种产品分别为：

• HiPath 4000 Assistant
• HiPath 4000 Manager
• HiPath Fault Manager

HiPath 4000是第一种可提供一整套管理功能的系统。这些功能称作HiPath 4000 Assistant并随系统一起交付。HiPath 4000 Assistant是用于独立HiPath 4000的管理应用程序。该产品随着主平台一起装运，无须专门订购。Assistant可支持客户通过标准网络浏览器来对系统进行基本管理变化。

后缀‘B’意为‘基础’，并用来把集成功能与HiPath 4000 Manager上的应用程序区分开。集成管理功能仅限于单个系统。它们包括CM-B（本地配置管理，涵盖 85%左右的AMO）、FM（一套用于故障定位与诊断的工具）、PM（中继线性能测定工具）、COL（用于CDR的基本收集功能）以及IM（系统库存数据的收集）。要访问这些功能，则需要一个客户端PC，其可访问能确保简化系统管理的图形管理界面。

服务质量对于网络的平稳运行至关重要，而通过V.24或S0接口连接的传统PBX管理终端并不能满足如今用户的需要。HiPath 4000的LAN连接支持多个同时连接，终端HiPath 4000 IP集成平台提供众多的工作点，既有桌面工作点，也有无线工作点，从而实现有效通信。快速准确的响应可增强客户关系，并使客户满意度更高。该系列能满足现代业务要求的性能数不胜数。一系列的各种适配器以及其他外围设备使得您的桌面电话机具有更高的成本效率，从而确保能够最大程度地利用工作点的性能。

效益

网络基础设施成本（“IP集合”的降低，用于；）

◆ 投入资本

◆ 管理

◆ 运营费用

◆ 管理与应用成本的降低，由于以下原因：

单一系统

中央化的管理与应用

更多的功能与应用范围（“单一系统”）

◆ 基丁lP的访问点提供的增加选择，体现在以下方面：

数量

大小/容量

在不丢失性能的丰富性、可用性及可靠性的前提下，利用基于lP基础设施的优点。

性能优势

◆ 完整的HiPath 4000功能可供所有分布在IP上的用户使用。

◆ 适用于整个IP分布式结构体系的单点维护。

◆ 适用于HiPath 4000的容量增加。

◆ 多达15个直接链接的访问点（HiPath AP 3300）

◆ 多达83个分布式访问点（HiPath AP 3300 lP或AP 3500 IP）

◆ 每个HiPath 4000达到12，000个数宇用户

◆ 介入以下系统的分布式可升级结构体系：

HiPath 4000（“传统交换距阵”）

lP网络

IP访问点（基于TDM：256个通道的文换能力）

◆ 为达到高利用率而通过PSTN进行存活性选择

◆ 信令存活性

◆ 话路存活性

◆ 高语音质量（例如，通过“嵌入”回声的取消）

◆ 管理支持（例如，通过SNMP）

◆ 减少宽度使用（具有8kbit/s及无声抑制功能的语音压缩G.729A）

◆ QoS保证语音质量

◆ IEEE802.1p/q及IETF Diffserv

◆ 每个交换入IP网络的HG 3570和HG 3575的最大B通道数量：30
